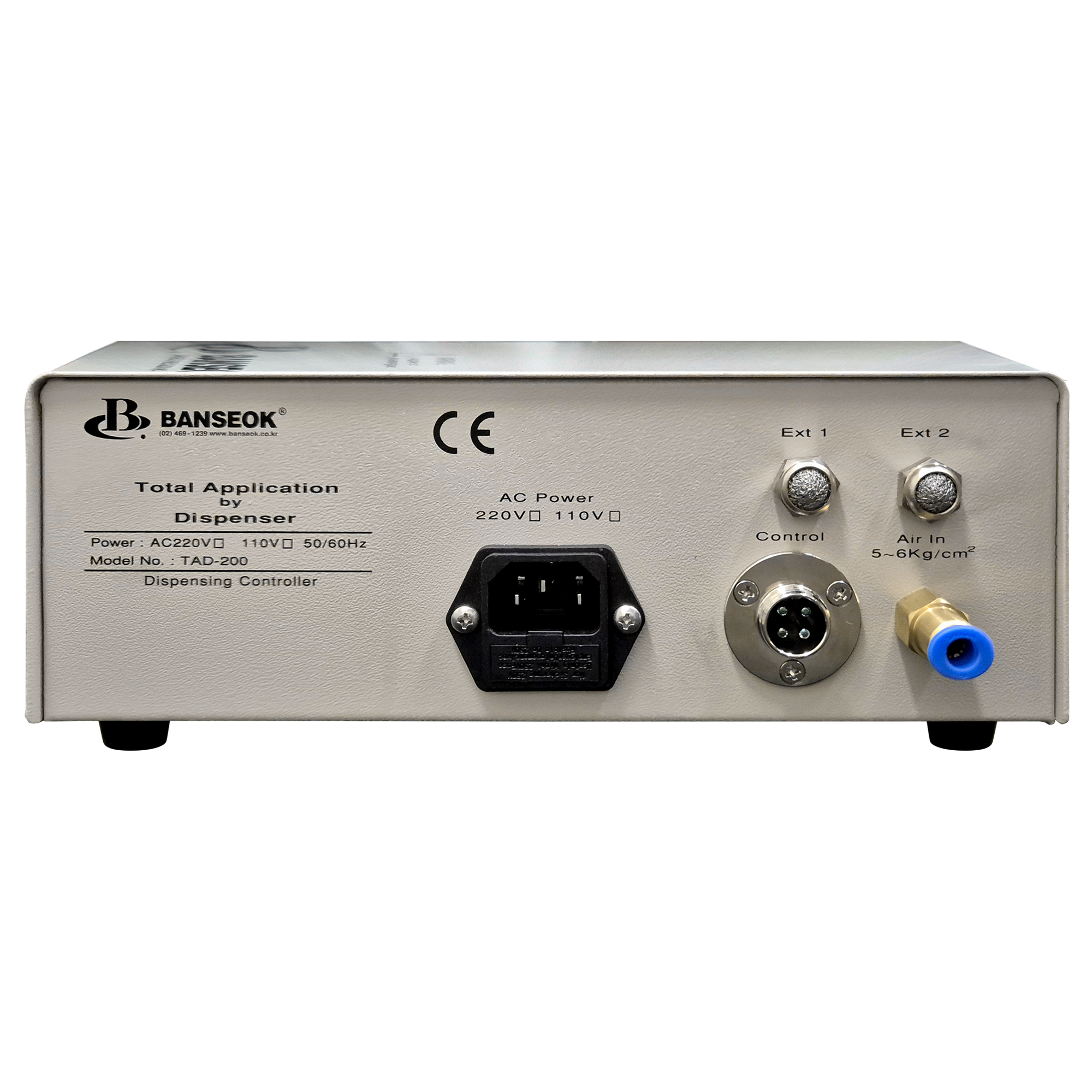

TAD-200V (복동 밸브 제어용)
tad-200v-is-a-double-action-precision-controller-designed-for-use-with-double-action-valves-in-high-
tad-200v-is-a-double-action-precision-controller-designed-for-use-with-double-action-valves-in-high-

File Download

주요기능 및 특장점

TAD-200S 제품과 동일한 사양의 복동 제어용 디스펜싱 컨트롤러 입니다.

  • 복동 제어 Type으로 고압의 액체 제어에 최적입니다.
  • Interval Timer / Vacuum Control / 디지털 타이머(Digital Timer) / 데이터 유지 기능 등 유저의 편의성을 위한 모든 기능을 기본으로 갖춘 단동형 컨트롤러입니다.
  • 외부 출력 기능을 다양화하여 자동화 및 인터페이스가 용이합니다.
  • Interval Timer : 자동 토출, 자동 멈춤의 기능을 시간을 설정하여 사용이 가능합니다.
  • Vacuum Control : 저점도 액의 드립핑(Dripping) 현상을 막기 위한 Vacuum Control 기능을 사용할 수 있습니다.
  • 디지털 타이머(Digital Timer) : 수동으로 사용하는 유저들의 편의를 위해 시간 설정을 디지털 스크린에 LED로 표시합니다.
  • 데이터 유지 : 이전의 세팅 값을 다시 설정할 필요없이 다음 작업에 사용할 수 있습니다.

적용재료

  • Silicone, UV resin, Cream solder, Silver paste, Epoxy, Bond 등

제품사양

Control MethodElectronic / Pneumatic System
Dispensing pressureㆍ 0~10kg/㎠ (S: Standard) / ㆍ 0~4kg/㎠ (L: Option) / ㆍ 0~2kg/㎠ (P: Option)
Time Range0.01~99.99 sec
Interval Timer0.01~99.99 sec
Out SignalOpen connector, DC 24V 20mmsec (Relay), 100mmsec (Relay)
Power SourceAC220V 50/60Hz (AC100V 50/60Hz: Option)
Power Consumption32W
External Dimension & weight232(W) x 186(D) x 81(H)mm, 2.7kg

제품도면도
