BP-2 (Progressive cavity pump controller)
bp-2-progressive-cavity-pump-controller-is-a-high-performance-bpp-series-controller-designe-to-regul
bp-2-progressive-cavity-pump-controller-is-a-high-performance-bpp-series-controller-designe-to-regul

주요기능 및 특장점

반석정밀공업의 Smart PC펌프 BPP-Series 전용 컨트롤러로, 로터(Rotor)와 연결되어 있는 모터(Motor)를 제어합니다.

  • 최대 120rpm까지의 모터 스피드(Motor Speed)를 샷(Shot)과 석백(Suck Back) 양방향으로 제어할 수 있습니다.
  • Real & Time 두 가지 방법으로 ON/OFF 제어나 시간 설정 제어 모두 사용 가능합니다.

제품사양

InterfaceRS485(Male), D-SUB 9 pin
Input/Output SignalShot, Channel No, User Optional / End Signal, Error Signal
Air IN-Port6Ø Air Hose
Air OUT-PortAuto Coupler
Pressure Regulator0~7kgf/㎠
Pressure RegulatorTime / Real
Display4.3" TFT LCD, Touch Panel
MotorDC Servo Motor
External ControlInput 8 CH, Output 8 CH
Channel MemoryInternal: 200 CH, External: 16 CH
Consumption RatingAC 80~220C(Pre Volt), 50/60Hz
Operating Temperature10~40°C
Optional SystemDispensing Pressure Check (for 2 Parts only)
Dimension & Weight220(W) x 224(D) x 120(H)mm / 1.8kg

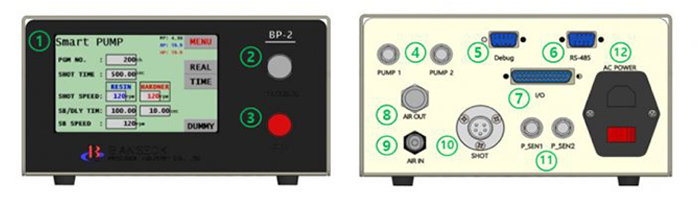

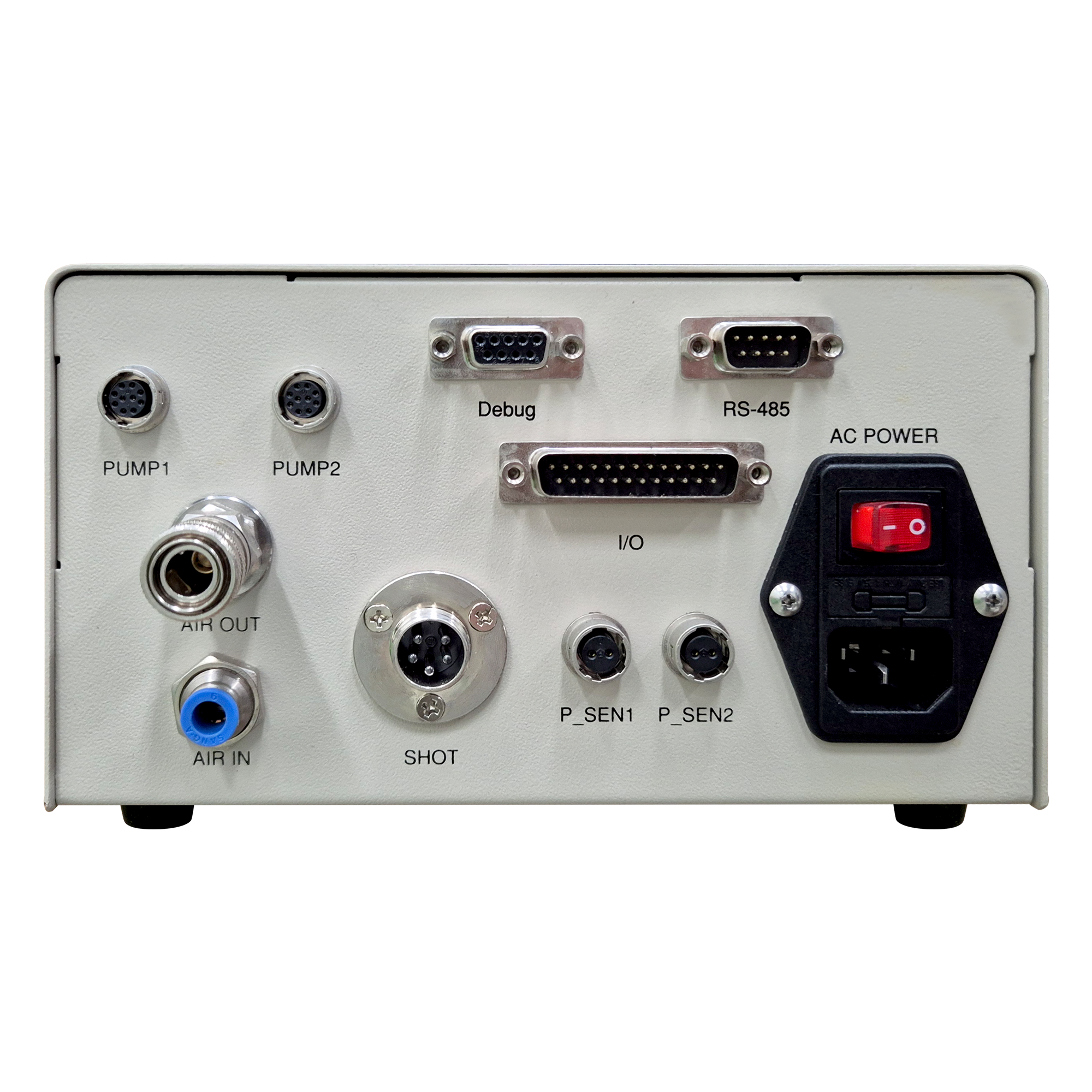

제품설명서

No.DesignationFunction / Description
①TOUCH-LCD동장 상황 및 메뉴를 설정하는 화면
②REDGULATOR공기 압력을 조절하는 기기
③SHOT BUTTON토출 시작 / 종료하는 버튼
④PUMP1주재 펌프와 연결되는 커넥터
PUMP2※ 1액형을 사용할 때 반듯이 이 커넥터에 연결을 해야 한다.
⑤Debug경화재 펌프와 연결되는 커넥터
⑥RS-485※ 2액형으로 사용할 때 꽂아서 쓰는 커넥터
⑦I/O프로그램 업데이트 할 때 사용 (일반 사용자는 사용 불가)
⑧AIR OUT상위기기와 연결할 때 사용된다.
MODBUS 프로토콜을 사용하여 상위기기에서 제어한다.
⑨AIR IN:입/출력을 사용하는 커넥터
⑩SHOT에어 배출구
⑪P_SEN1에어 입력구
P_SEN2외부에서 신호로 제어할 때 사용하는 커넥터
⑫AC POWER컨트롤러에 전원을 입력하는 커넥터
